Genie Z-45/25J DC no avanza: una lección real de diagnóstico industrial
Cuando la máquina recibe la orden, pero simplemente no se mueve

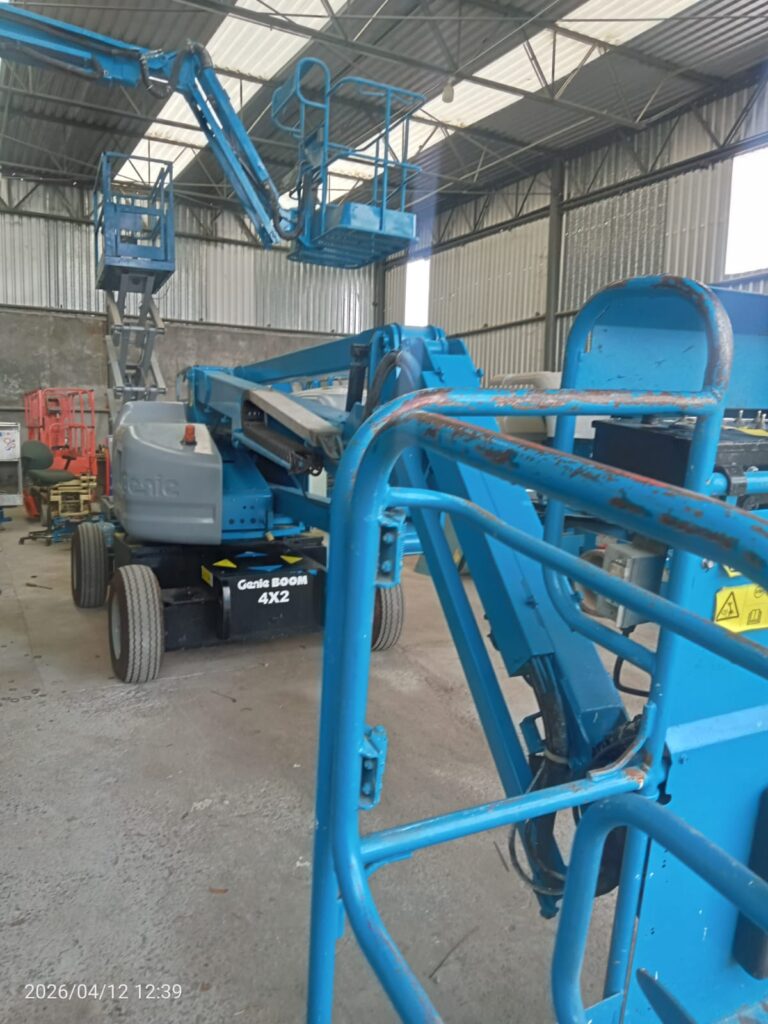

En el trabajo técnico de campo, hay fallas que ponen a prueba algo más que la experiencia: exigen método, lógica y comprensión profunda del sistema. Ese fue exactamente el caso de un Genie Z-45/25J DC modelo 2016, atendido el 12 de abril de 2026 en Taller HE, Reynosa, Tamaulipas. El síntoma parecía claro, pero la causa real estaba lejos de ser obvia.
Al accionar el joystick de tracción, la máquina respondía con la alarma de traslación, señal de que el sistema sí estaba interpretando la orden de movimiento. Sin embargo, el equipo no avanzaba. Las ruedas permanecían bloqueadas. A simple vista, alguien podría sospechar de motores de rueda, joystick o control electrónico. Pero el origen de la falla estaba en otro punto crítico del sistema.
La paradoja técnica: una tracción eléctrica que depende de la hidráulica
Uno de los puntos más importantes de este caso es entender una realidad que puede confundir incluso a técnicos con experiencia inicial en este tipo de equipos: aunque la tracción es eléctrica, el desplazamiento depende de la hidráulica.
En este diseño, el sistema hidráulico no impulsa directamente las ruedas, pero sí cumple una función decisiva: generar la presión piloto necesaria para liberar los frenos de estacionamiento. Si el motor de funciones hidráulicas no arranca, no se genera presión. Y si no hay presión, los frenos permanecen aplicados, bloqueando completamente la máquina.
Aquí está la clave del diagnóstico: el equipo no estaba inmóvil porque la tracción eléctrica no quisiera trabajar, sino porque el sistema nunca recibía el “permiso hidráulico” para moverse.
El verdadero culpable: un presostato que mentía al sistema

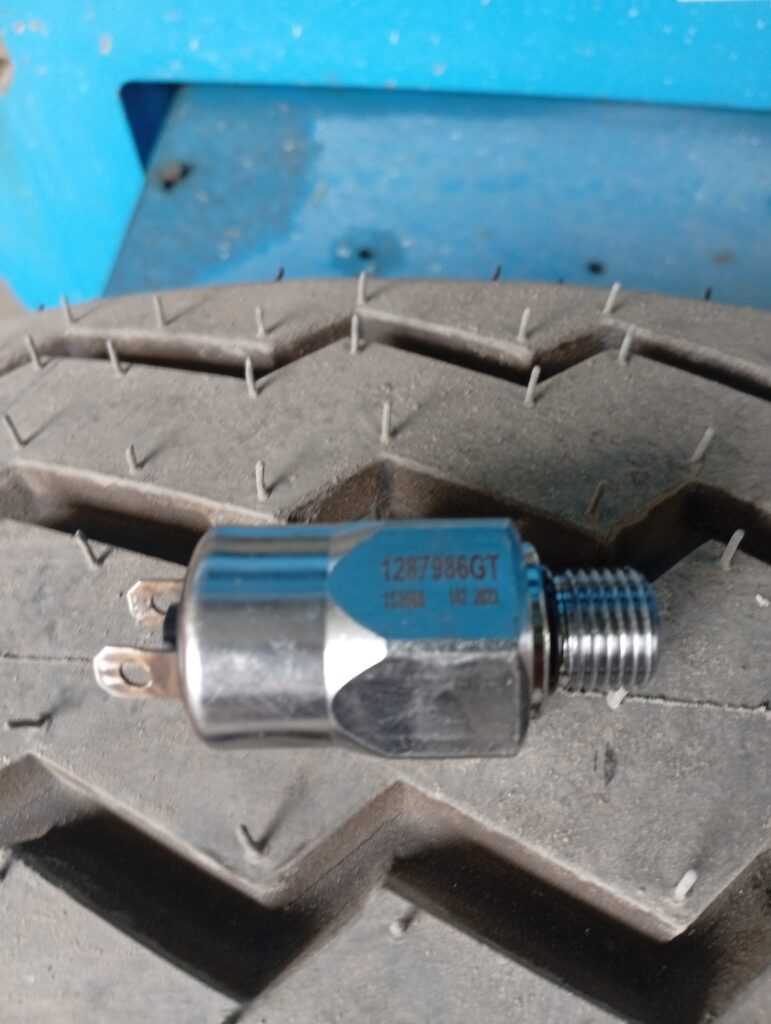

La investigación llevó al componente central de esta falla: el presostato de presión, un elemento de contacto normalmente cerrado (NC). Su lógica de funcionamiento es simple pero crítica para la operación. En reposo, el contacto debe permanecer cerrado para permitir que el motor de funciones hidráulicas arranque cuando el operador ordena tracción. Una vez alcanzados aproximadamente 60 PSI, el presostato abre el circuito para detener el motor y evitar consumo innecesario de energía.
En este caso, el presostato estaba fallando de una manera engañosa: permanecía abierto cuando debía estar cerrado. Eso hacía que el controlador interpretara falsamente que ya existía presión suficiente en el sistema. Como consecuencia, nunca daba la orden de arranque al motor hidráulico. El resultado era directo: sin presión, los frenos no se liberaban; sin liberación de frenos, no había avance.
Este tipo de falla es peligrosa porque puede hacer perder tiempo revisando componentes secundarios mientras el problema real sigue escondido en un sensor aparentemente simple.
“Comprender el principio de funcionamiento del circuito —esa intersección entre lo eléctrico y lo hidráulico— es fundamental para un diagnóstico eficiente. Sin ese mapa mental, solo estamos cambiando piezas a ciegas.” — Ing. Manuel Elizondo.
La pista que reveló todo: avanzaba solo al activar otra función
Uno de los momentos más importantes del diagnóstico fue observar un comportamiento condicional: el equipo sí lograba avanzar cuando el operador activaba al mismo tiempo otra función hidráulica, como elevar boom o jib.
Eso no era casualidad. Cuando se comandaba una función hidráulica, el sistema enviaba una demanda directa al controlador del motor de funciones. Entonces el motor hidráulico sí arrancaba, generando presión piloto en el bloque de válvulas. Como efecto secundario, esa misma presión liberaba los frenos de tracción y permitía que la máquina caminara.
Desde el punto de vista del diagnóstico, esta observación fue decisiva. Confirmó que:
- los frenos sí podían liberarse,
- la presión sí podía generarse,
- y la falla estaba en la lógica que debía arrancar el motor hidráulico específicamente durante la demanda de tracción.
Ese tipo de patrón es exactamente lo que diferencia un diagnóstico profesional de un simple cambio de piezas.
Una gran lección: el peligro de los repuestos “zombis”
Durante el proceso ocurrió un error muy común en campo y muy costoso en tiempo: para acelerar la prueba, se instaló un presostato usado proveniente de otra unidad. Como la falla continuó, inicialmente se descartó el presostato como causa raíz.
Eso provocó una desviación del diagnóstico. Se revisaron joystick, relevador CR5, válvula de frenado, cableado de tracción, continuidad y aislamiento del circuito. Todo estaba en orden. El problema real seguía siendo el mismo, pero había quedado oculto detrás de un repuesto de prueba también defectuoso.
Esta es una de las lecciones más valiosas del caso:
Nunca se debe sustituir un componente sospechoso por otro usado sin verificarlo antes.
Un repuesto defectuoso puede generar un falso negativo, hacer que una hipótesis correcta parezca equivocada y llevar al técnico a perder horas valiosas.
La resolución final del caso
La solución llegó al regresar a la lógica del diagrama eléctrico ES0274 y retomar el método con disciplina. Tras verificar que relevadores y cableado estaban correctos, la hipótesis original volvió a tomar fuerza: el presostato seguía siendo el sospechoso principal. Finalmente, una prueba de banco con multímetro confirmó que incluso el repuesto usado de prueba tenía el contacto permanentemente abierto.
Se instaló entonces un presostato nuevo y verificado, y la secuencia correcta volvió a cumplirse:
comando de tracción → contacto NC cerrado → arranque del motor hidráulico → generación de presión piloto → liberación de frenos → tracción normal.
El equipo recuperó su operatividad total, confirmando que el éxito del diagnóstico no estuvo en la intuición, sino en la metodología aplicada paso a paso.
Qué enseña este caso a un técnico profesional
Este caso deja varias conclusiones prácticas para cualquier técnico que diagnostique plataformas Genie o equipos de elevación:
1. No basta con ver que la orden existe
Que la alarma de traslación suene o que el joystick esté enviando señal no garantiza que la máquina pueda moverse.
2. La lógica del sistema importa más que el síntoma aislado
En muchos equipos, una falla hidráulica puede inmovilizar un sistema aparentemente eléctrico.
3. Las fallas condicionales son pistas de alto valor
Si una máquina trabaja solo bajo ciertas condiciones, esa condición no es casualidad: es una pista directa al circuito involucrado.
4. Un repuesto usado no siempre sirve para descartar
Instalar una pieza no verificada puede contaminar por completo el proceso de diagnóstico.
5. El método sigue siendo la herramienta más poderosa del técnico
El conocimiento del circuito, el análisis lógico y la disciplina diagnóstica siguen valiendo más que cambiar piezas al azar.
Conclusión
El caso de este Genie Z-45/25J DC que no avanzaba demuestra una verdad fundamental del diagnóstico industrial: muchas veces la falla no está donde parece, sino donde el sistema pierde la lógica que le da permiso de operar. En este equipo, la tracción no fallaba por ausencia de mando eléctrico, sino por un presostato que engañaba al controlador y bloqueaba la generación de presión necesaria para liberar frenos.
Más allá de reparar la máquina, este caso confirma algo que en Hidráulica Elizondo se aplica todos los días: diagnosticar bien no es adivinar, es entender el sistema mejor que la falla.
