El Misterio del «Clic» Fantasma: Lo que un Motor Deutz Desconectado nos Enseña sobre el Diagnóstico de Precisión

1. Introducción: El sonido que engaña a los expertos

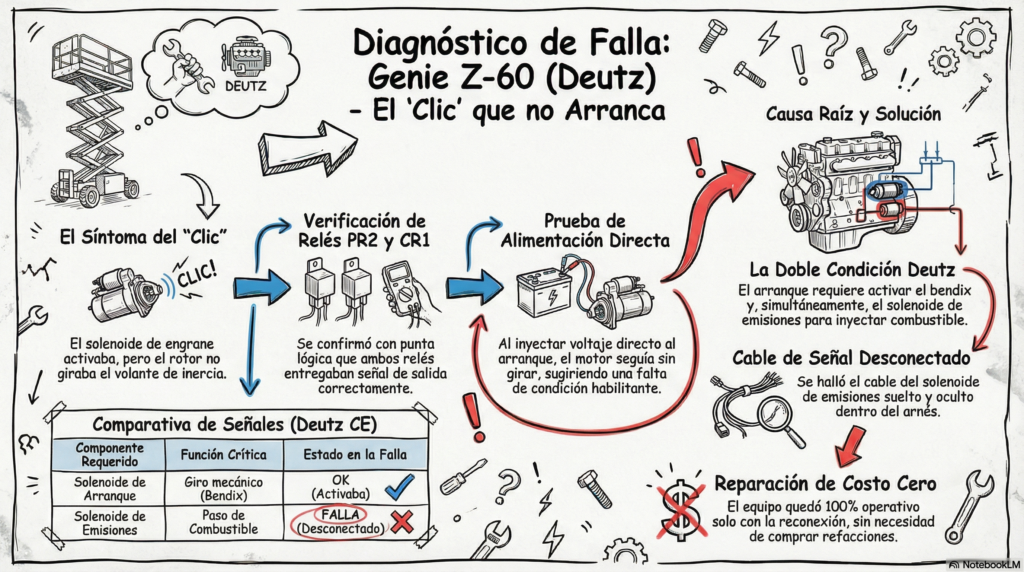

En la industria de acceso y equipos pesados, nos enfrentamos con frecuencia a un síntoma que paraliza flotas y agota presupuestos: el «falso positivo» del arranque. El escenario es crítico: una plataforma articulada Genie Z-60/34 se detiene en seco. Al intentar el encendido, se escucha el distintivo «clic» metálico del solenoide, pero el motor permanece en un silencio absoluto. No hay giro, no hay combustión, solo inactividad.

Para el técnico promedio, este sonido es la «confirmación» de una falla mecánica en el motor de arranque, lo que suele derivar en un reemplazo inmediato y costoso. Sin embargo, el Reporte HE-DH-2026-0404 de Hidráulica Elizondo demuestra que este enfoque es reactivo y, a menudo, erróneo. A través del Método Elizondo de Diagnóstico Sistemático (MEDS), desglosaremos cómo la precisión técnica y la comprensión profunda de los circuitos habilitantes pueden resolver enigmas que el simple intercambio de piezas jamás lograría.

2. Lección 1: Un «Clic» no garantiza el arranque

El síntoma inicial —la activación del solenoide de engrane (pull-in) sin la rotación del rotor— es una de las pistas más engañosas en la maquinaria pesada. En este caso, la lógica de control básica parecía intacta. Sin embargo, en lugar de sucumbir a la «trampa del reemplazo», el Director Técnico Ivan Manuel Elizondo aplicó la metodología MEDS para validar la integridad del sistema.

Utilizando una punta lógica como herramienta de diagnóstico no invasivo, se auditaron los nodos críticos del circuito: TB21, TB24, TB33, CS-5-5 y BK-33. Los resultados fueron desconcertantes para un ojo no entrenado: tanto el Relé PR2 (Pre-engage Relay) como el Relé CR1 (Control Relay 1) operaban con absoluta normalidad, entregando señales de salida correctas.

Apresurarse a cambiar el motor de arranque ante un «clic» es un error estratégico. Ese sonido solo confirma que el bendix se ha desplazado; no garantiza que el circuito de potencia para el giro haya sido habilitado. Ignorar la secuencia de nodos y saltar a la conclusión mecánica es lo que convierte una reparación de minutos en un gasto de miles de pesos en refacciones innecesarias.

3. Lección 2: La dualidad crítica del Solenoide de Emisiones Deutz

La clave de este misterio reside en una particularidad técnica de los motores Deutz 2011 con configuración de emisiones (CE). En estas unidades, el arranque no es un evento eléctrico simple, sino un interlock que exige dos condiciones simultáneas para permitir el giro del cigüeñal:

1. Activación del solenoide de engrane: El movimiento físico del piñón hacia el volante de inercia.
2. Activación del solenoide de control de emisiones: La señal que habilita el paso de combustible y, crucialmente en esta configuración, actúa como un permiso para que el motor de arranque inicie la rotación.

Como establece de forma tajante el reporte técnico:

«El solenoide de control de emisiones Deutz es un componente CRÍTICO del circuito de arranque… Sin esta señal, el rotor no entrega giro al volante de inercia del motor Deutz aunque el pull-in se active».

Esta es la lección fundamental para cualquier estratega de mantenimiento: en sistemas modernos, los solenoides no solo son actuadores, son condiciones lógicas. Si el solenoide de emisiones no recibe energía, el circuito de arranque queda truncado «a mitad del camino», produciendo el famoso «clic» pero impidiendo físicamente que el motor gire.

4. Lección 3: El enemigo está oculto en el arnés

Tras confirmar que el motor de arranque funcionaba correctamente al recibir voltaje directo —pero no a través del sistema del equipo—, la investigación se centró en la trayectoria física de la señal. Fue aquí donde la pericia técnica superó a la teoría: se localizó un cable de alimentación proveniente del relé PR2 que estaba desconectado internamente.

Lo alarmante de esta falla es su invisibilidad. La desconexión se encontraba oculta entre las capas del arnés del motor, protegida por la cinta aislante y el encamisado, sin presentar quemaduras ni daños externos. Este tipo de fallas, causadas comúnmente por vibración acumulada o intervenciones de servicio previas deficientes, demuestra que las pruebas de voltaje en terminales expuestas no son suficientes. Se requiere un entendimiento absoluto del camino físico que recorre la señal a través del motor.

5. Lección 4: El valor de un diagnóstico de $0 en refacciones

El resultado final del Reporte HE-DH-2026-0404 es una victoria financiera para la gestión de activos: el costo total de refacciones fue de $0.00 MXN.

Este desenlace no fue producto del azar, sino del Retorno de Inversión (ROI) que genera la aplicación del método MEDS. Mientras que un enfoque tradicional habría facturado un motor de arranque nuevo, relés de repuesto y horas de mano de obra improductiva, el diagnóstico de precisión identificó que la solución era una simple reconexión técnica. La eficiencia operativa se logra cuando se invierte en capital intelectual y herramientas de precisión, como la punta lógica, en lugar de alimentar una cultura de «cambio de piezas hasta que funcione».

6. Conclusión: Hacia una cultura de mantenimiento preventivo y precisión

Este caso de estudio nos obliga a replantear la forma en que abordamos la salud de nuestras flotas. La resolución de este «misterio» no requirió herramientas pesadas ni componentes de importación; requirió el rigor de seguir una cadena de señales desde el botón START hasta el último milímetro del arnés.

Como Directiva Estratégica de Mantenimiento, el reporte recomienda dos acciones inmediatas para evitar la recurrencia:

1. Etiquetado Crítico: Identificar claramente los arneses de los solenoides de arranque y emisiones para eliminar la ambigüedad en campo.
2. Protocolo de Diagnóstico CE: Incluir la verificación del solenoide de emisiones en el checklist inicial ante cualquier falla de arranque en motores Deutz.

Al finalizar el día, la pregunta para todo líder de mantenimiento y dueño de flota es clara: ¿Cuántas veces hemos reemplazado componentes costosos cuando la solución estaba simplemente escondida bajo una cinta de arnés? La precisión no es un lujo, es la base de la rentabilidad.
