🧠 INTRODUCCIÓN
En este artículo te explico un caso real diagnosticado por Hidráulica Elizondo en una plataforma Genie Z-30/20N, donde tres funciones críticas presentaban operación extremadamente lenta o nula.
Este tipo de falla es común y muchas veces se maldiagnostica, generando cambios innecesarios de válvulas o componentes.
Aquí te explico cómo identificar la causa real paso a paso usando el Método HE.
⚠️ SÍNTOMA REPORTADO
El equipo presentaba el siguiente problema:
- Jib boom subir/bajar → Muy lento o sin movimiento
- Giro de canastilla → Muy lento o sin movimiento
- Giro de jib → Muy lento o sin movimiento
👉 IMPORTANTE:

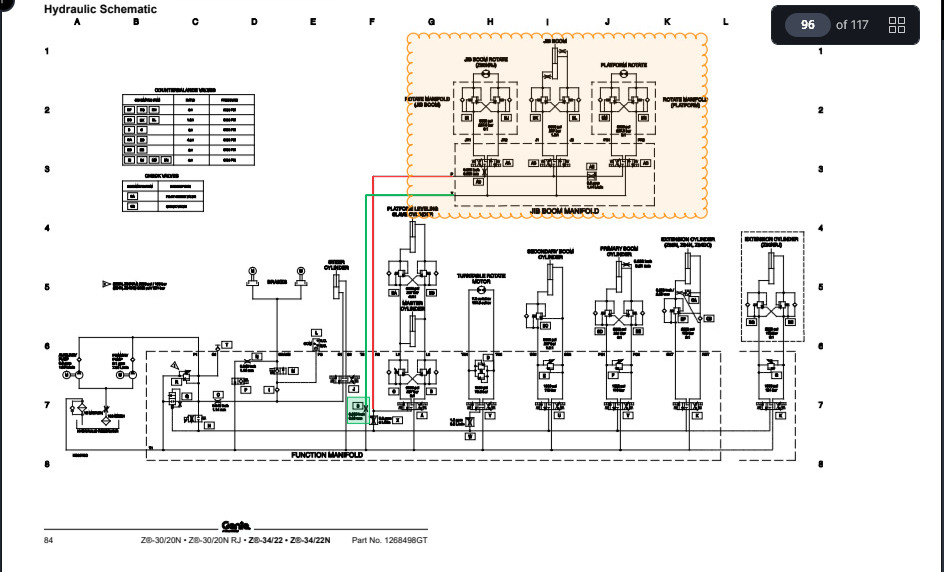

Todas estas funciones pertenecen al manifold secundario (Jib Boom Manifold)
Mientras tanto:
✔ Boom principal
✔ Extensión
✔ Tracción
✔ Dirección
Funcionaban completamente normales
🔍 ANÁLISIS INICIAL (CLAVE DEL DIAGNÓSTICO)
Aquí es donde entra la lógica profesional:
Si:
- Varias funciones fallan al mismo tiempo
- Pero otras funcionan perfecto
Entonces:
👉 NO es bomba
👉 NO son válvulas individuales
👉 NO son solenoides
💥 El problema está en algo que comparten
En este caso:
✔ Línea de presión (P)
✔ Línea de retorno (T)
🧪 PRUEBAS REALIZADAS (MÉTODO HE)
🔹 PRUEBA 1: Desconexión de retorno
Se desconectó la línea de retorno del manifold secundario.
👉 Resultado:
✅ TODAS las funciones regresaron a operación normal
💥 Conclusión:
El problema está en el RETORNO a tanque
🔹 PRUEBA 2: Bypass de retorno
Se conectó una línea directa al puerto T2 del manifold principal.
👉 Resultado:
❌ La falla regresó
💥 Conclusión:
El problema NO está en mangueras
👉 Está dentro del manifold principal
🔹 PRUEBA 3: Inspección del orificio S
Se retiró el orificio S (0.035” / 0.89 mm)
👉 Resultado:
✅ Funciones normales
💥 CAUSA RAÍZ (DIAGNÓSTICO REAL)
El problema fue:

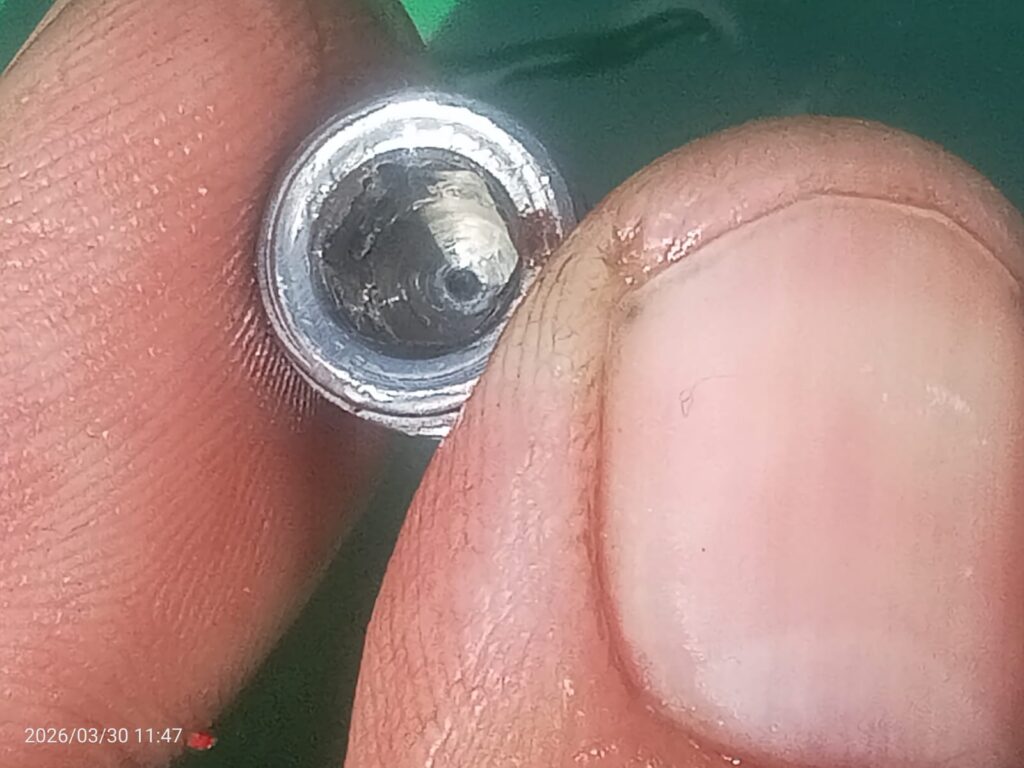

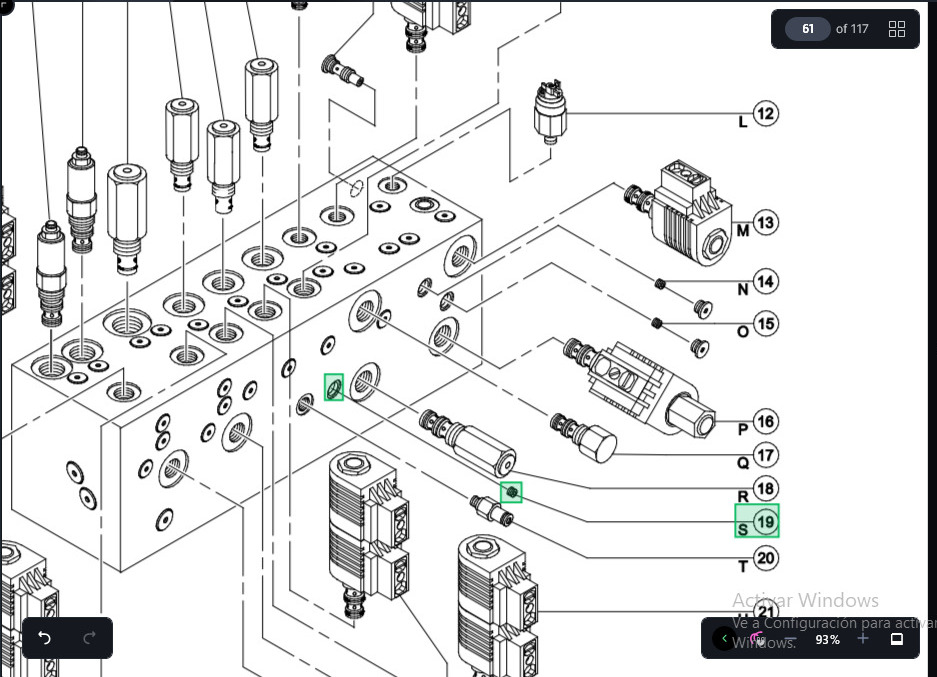

👉 Gravilla incrustada en el orificio S (ítem 19)
Este orificio es extremadamente pequeño (0.89 mm)
👉 Una pequeña partícula puede bloquearlo parcialmente
👉 Generando contrapresión en el retorno
Resultado:
❌ El aceite no puede regresar libremente
❌ Los actuadores no se mueven correctamente
🔧 SOLUCIÓN APLICADA
Se realizó:
- Limpieza completa del orificio
- Eliminación de contaminante
- Verificación de paso libre
- Reinstalación del componente
👉 Resultado final:
✅ Jib funcionando normal
✅ Giro de canastilla normal
✅ Giro de jib normal
⚠️ RECOMENDACIONES IMPORTANTES
Para evitar que vuelva a pasar:
- Cambio de aceite hidráulico
- Cambio de filtro (10 micrones)
- Inspección de otros orificios
- Revisión de contaminación del sistema
📊 CONCLUSIÓN (APRENDIZAJE CLAVE)
Este caso demuestra algo muy importante:
👉 No todas las fallas lentas son falta de presión
👉 Muchas veces el problema está en el RETORNO
💥 Un pequeño orificio obstruido puede detener todo un sistema
Si tienes este tipo de falla en tu equipo:
📍 Reynosa, Monterrey y zona industrial
📲 WhatsApp: 8991169875
En Hidráulica Elizondo diagnosticamos fallas reales sin cambiar piezas innecesarias.
